Einschraubendruckrohrnippel
Schraube Standard

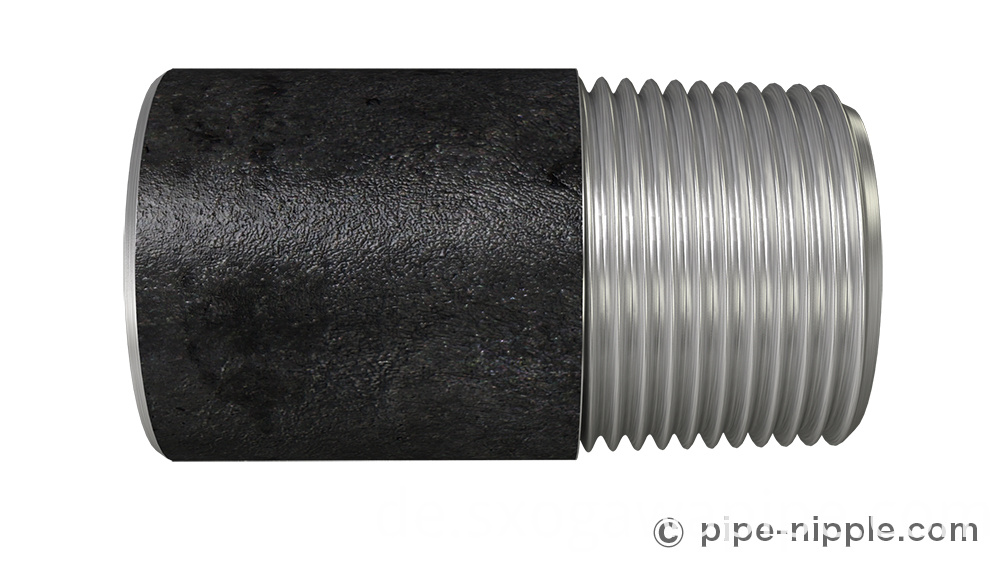

Dies ist eine Rohrverbindung mit Außengewinde, für die ein konisches Außengewinde erforderlich ist [Symbol: R (PT)]. (Konform mit JIS B0203) Geeignet zum Verbinden von Schrauben mit dem Hauptzweck der Dichtigkeitsbeständigkeit beim Verbinden von Rohrverschraubungen mit Innengewinde, anderen Rohrteilen, Fluidausrüstung usw. Es ist für den Fall geeignet, dass der Außenprozess, das Galvanisieren, Schweißen und Biegen durchgeführt werden werden im Nachprozess durchgeführt. Stahlrohrnormen

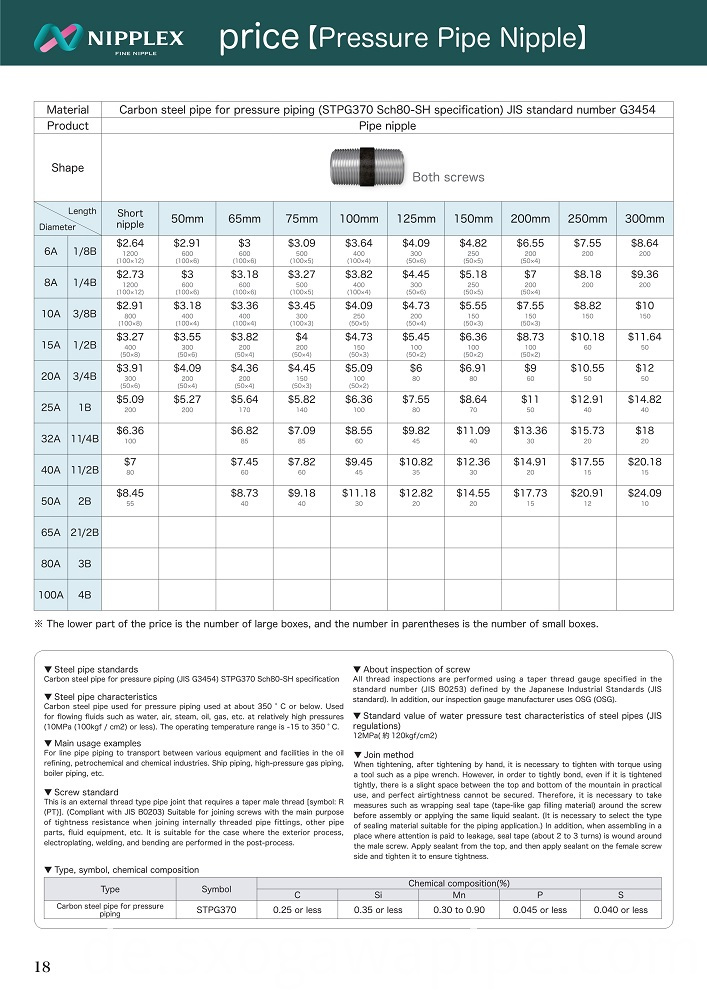

Kohlenstoffstahlrohr für Druckleitungen (JIS G3454) STPG370 Sch80-SH-Spezifikation Eigenschaften von Stahlrohren
Kohlenstoffstahlrohr für Druckleitungen, die bei etwa 350 ° C oder darunter verwendet werden. Wird zum Fließen von Flüssigkeiten wie Wasser, Luft, Dampf, Öl, Gas usw. bei relativ hohen Drücken (10 MPa (100 kgf / cm2) oder weniger) verwendet. Der Betriebstemperaturbereich liegt zwischen -15 und 350 ° C. Hauptverwendungsbeispiele
Für Rohrleitungen zum Transport zwischen verschiedenen Geräten und Einrichtungen in der Ölraffinerie-, Petrochemie- und Chemieindustrie. Schiffsleitungen, Hochdruckgasleitungen, Kesselleitungen usw. Standardwert der Wasserdruckprüfungseigenschaften von Stahlrohren (JIS-Vorschriften)
12 MPa (ungefähr 120 kgf / cm²) Typ, Symbol, chemische Zusammensetzung
Über die Inspektion der Schraube

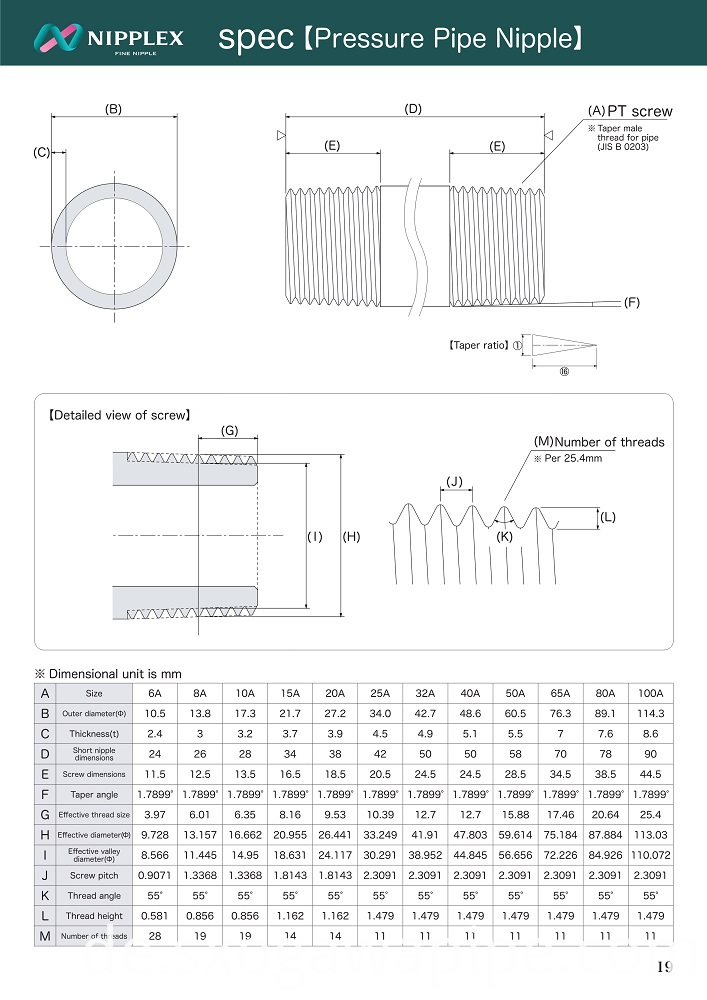

Alle Gewindeprüfungen werden mit einem Konusgewindelehren durchgeführt, das in der durch die japanischen Industriestandards (JIS-Standard) festgelegten Standardnummer (JIS B0253) angegeben ist. Darüber hinaus verwendet unser Hersteller von Inspektionsmessgeräten OSG (OSG). Join-Methode
Beim Anziehen muss nach dem Anziehen von Hand mit einem Werkzeug wie einem Rohrschlüssel mit Drehmoment angezogen werden. Um jedoch eine feste Verbindung herzustellen, gibt es im praktischen Gebrauch einen kleinen Abstand zwischen der Ober- und Unterseite des Berges, und eine perfekte Luftdichtheit kann nicht sichergestellt werden. Daher ist es erforderlich, vor dem Zusammenbau Maßnahmen wie das Wickeln von Dichtungsband (bandartiges Spaltfüllmaterial) um die Schraube zu ergreifen oder dasselbe flüssige Dichtmittel aufzutragen. (Es ist erforderlich, die Art des Dichtungsmaterials auszuwählen, das für die Rohrleitungsanwendung geeignet ist.) Außerdem wird bei der Montage an einem Ort, an dem auf Leckagen geachtet wird, ein Dichtungsband (ca. 2 bis 3 Umdrehungen) um die Außenschraube gewickelt. Tragen Sie Dichtmittel von oben auf, tragen Sie dann Dichtmittel auf die Seite der Innenschraube auf und ziehen Sie es fest, um die Dichtheit zu gewährleisten.
Produktgruppe : Druckrohrnippel > Einschraubendrucknippel
