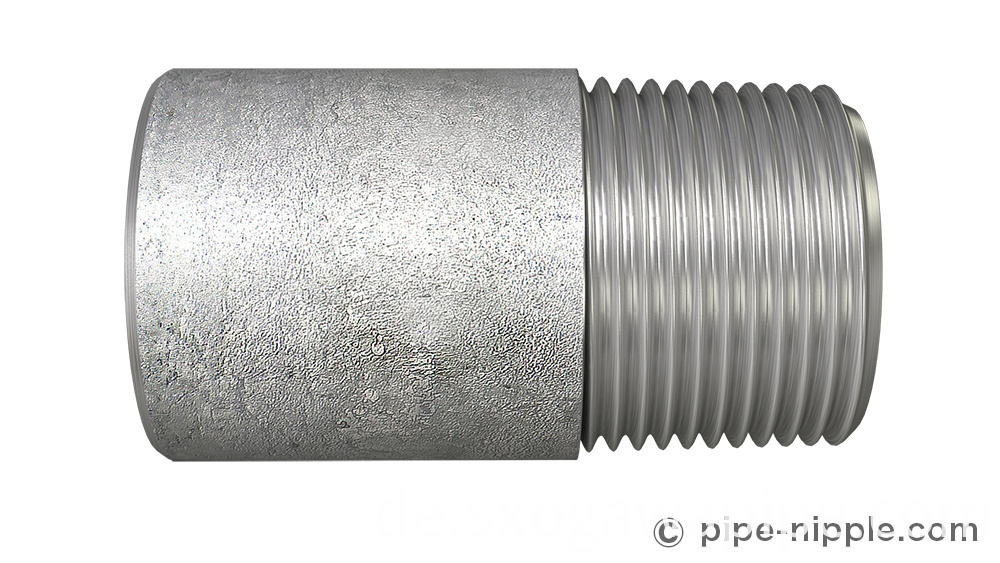

Einschrauben-SGP-VB-Standardnippel

• Materialstandard

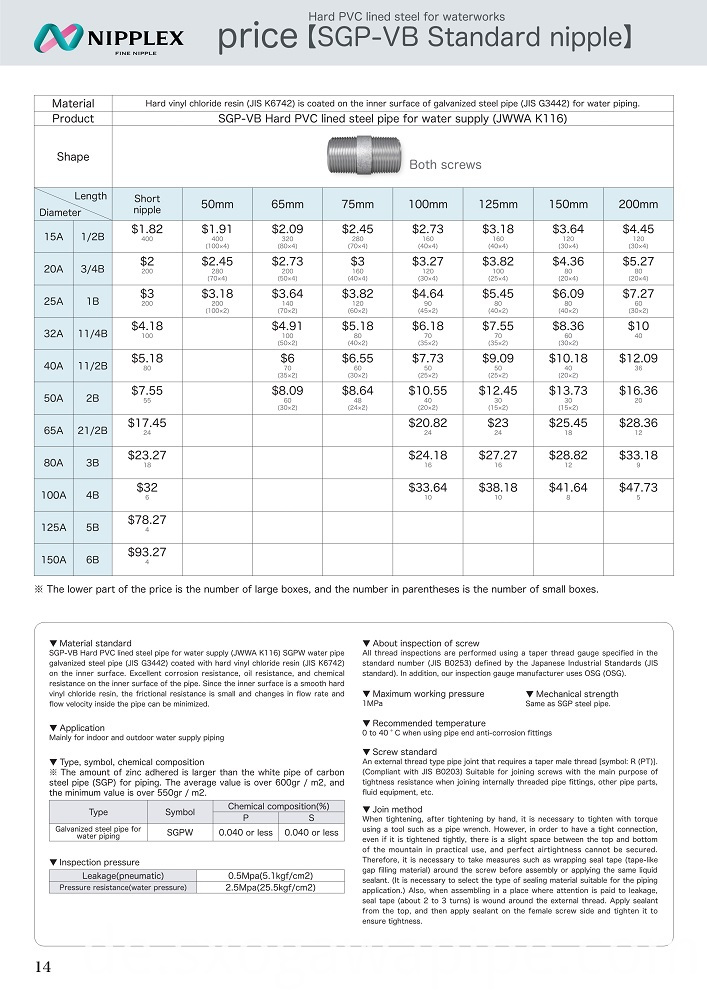

  SGP-VB Hartes PVC-ausgekleidetes Stahlrohr für die Wasserversorgung (JWWA K116) SGPW-Wasserrohr verzinktes Stahlrohr (JIS G3442), beschichtet mit hartem Vinylchloridharz (JIS K6742) auf der Innenfläche. Hervorragende Korrosionsbeständigkeit, Ölbeständigkeit und chemische Beständigkeit an der Innenfläche des Rohrs. Da die Innenfläche ein glattes hartes Vinylchloridharz ist, ist der Reibungswiderstand gering und Änderungen der Strömungsgeschwindigkeit und der Strömungsgeschwindigkeit innerhalb des Rohrs können minimiert werden.

• Anwendung

  Hauptsächlich für Wasserversorgungsleitungen im Innen- und Außenbereich

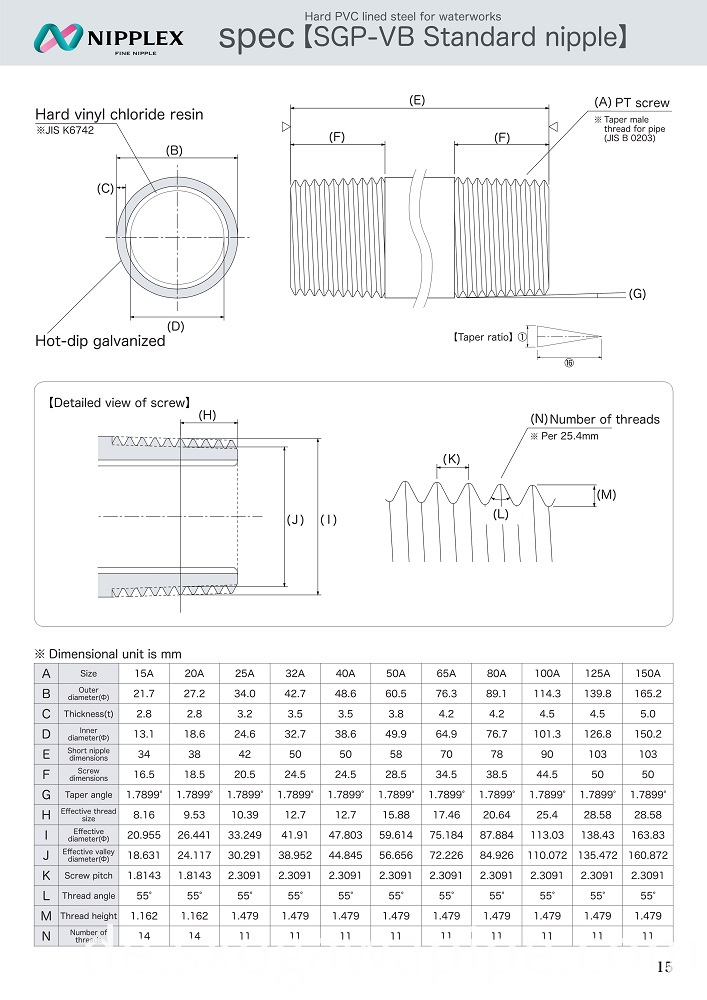

• Schraube Standard

  Eine Rohrverbindung mit Außengewinde, für die ein konisches Außengewinde erforderlich ist [Symbol: R (PT)]. (Konform mit JIS B0203) Geeignet zum Verbinden von Schrauben mit dem Hauptzweck der Dichtigkeitsbeständigkeit beim Verbinden von Rohrverschraubungen mit Innengewinde, anderen Rohrteilen, Fluidausrüstung usw.

• Maximaler Arbeitsdruck

  1MPa

• Mechanische Festigkeit

  Gleich wie SGP Stahlrohr.

• Empfohlene Temperatur

  0 bis 40 ° C bei Verwendung von Korrosionsschutzanschlüssen am Rohrende

• Über die Inspektion der Schraube

  Alle Gewindeprüfungen werden mit einem Konusgewindelehren durchgeführt, das in der durch die japanischen Industriestandards (JIS-Standard) festgelegten Standardnummer (JIS B0253) angegeben ist. Darüber hinaus verwendet unser Hersteller von Inspektionsmessgeräten OSG (OSG).

• Join-Methode

  Beim Anziehen muss nach dem Anziehen von Hand mit einem Werkzeug wie einem Rohrschlüssel mit Drehmoment angezogen werden. Um jedoch eine dichte Verbindung zu haben, selbst wenn sie fest angezogen ist, gibt es im praktischen Gebrauch einen kleinen Abstand zwischen der Ober- und Unterseite des Berges, und eine perfekte Luftdichtheit kann nicht sichergestellt werden. Daher ist es erforderlich, vor dem Zusammenbau Maßnahmen wie das Wickeln von Dichtungsband (bandartiges Spaltfüllmaterial) um die Schraube zu ergreifen oder dasselbe flüssige Dichtmittel aufzutragen. (Es ist erforderlich, die Art des Dichtungsmaterials auszuwählen, das für die Rohrleitungsanwendung geeignet ist.) Bei der Montage an einem Ort, an dem auf Leckagen geachtet wird, wird das Dichtungsband (ca. 2 bis 3 Windungen) um das Außengewinde gewickelt. Tragen Sie Dichtmittel von oben auf, tragen Sie dann Dichtmittel auf die Seite der Innenschraube auf und ziehen Sie es fest, um die Dichtheit zu gewährleisten.

• Inspektionsdruck

  Leakage(pneumatic)	0.5Mpa(5.1kgf/cm2)
  Pressure resistance(water pressure)	2.5Mpa(25.5kgf/cm2)

• Typ, Symbol, chemische Zusammensetzung

  Type	Symbol	Chemical composition(%)
  		P	S
  Galvanized steel pipe for water piping	SGPW	0.040 or less	0.040 or less
