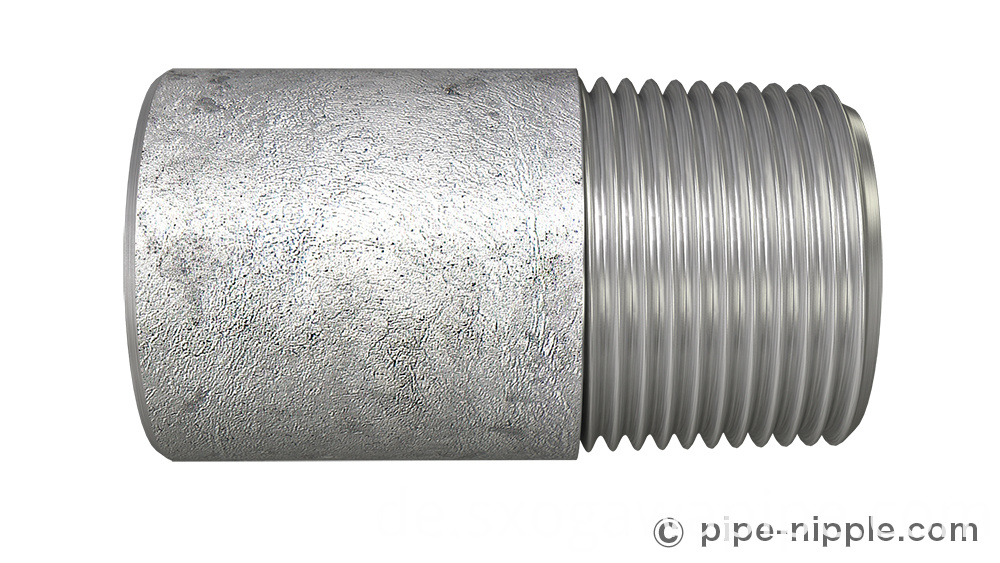

Verzinkter Einschrauben-Rohrnippel

• Überblick

  Dies ist eine Rohrverbindung mit Außengewinde, für die ein konisches Außengewinde erforderlich ist (Nennwert: R oder PT).

• Hauptverwendungsbeispiele

  Für Rohrleitungen für Hydranten in Innenräumen, Rohrleitungen für Sprinkleranlagen in Innenräumen und Rohrleitungen für Schaumaufschluss, allgemeine Gasleitungen, allgemeine Luftleitungen oder allgemeine Klimaanlagenleitungen zum Verteilen von Luft unter Druck von Kompressoren usw. Für Rohrleitungen zum Fließen von Flüssigkeiten verschiedener mechanischer Geräte oder für Konstruktionsrohre zum Schutz von Bauteilen, Kabeln usw. und für Bauteile wie Handläufe und Zäune.

• Empfohlener Arbeitsdruck

  • Luftdichtheit: Luftdruck von 0,5 MPa (ca. 5 kgf / cm2) oder weniger
  • Druckfestigkeit: 2,5 MPa (ca. 25 kgf / cm2) Wasserdruck oder weniger

• Typ, Symbol, chemische Zusammensetzung

  Type	Symbol	Chemical composition(%)
  		P	S
  Carbon steel pipe for piping	SGP	0.040 or less	0.040 or less

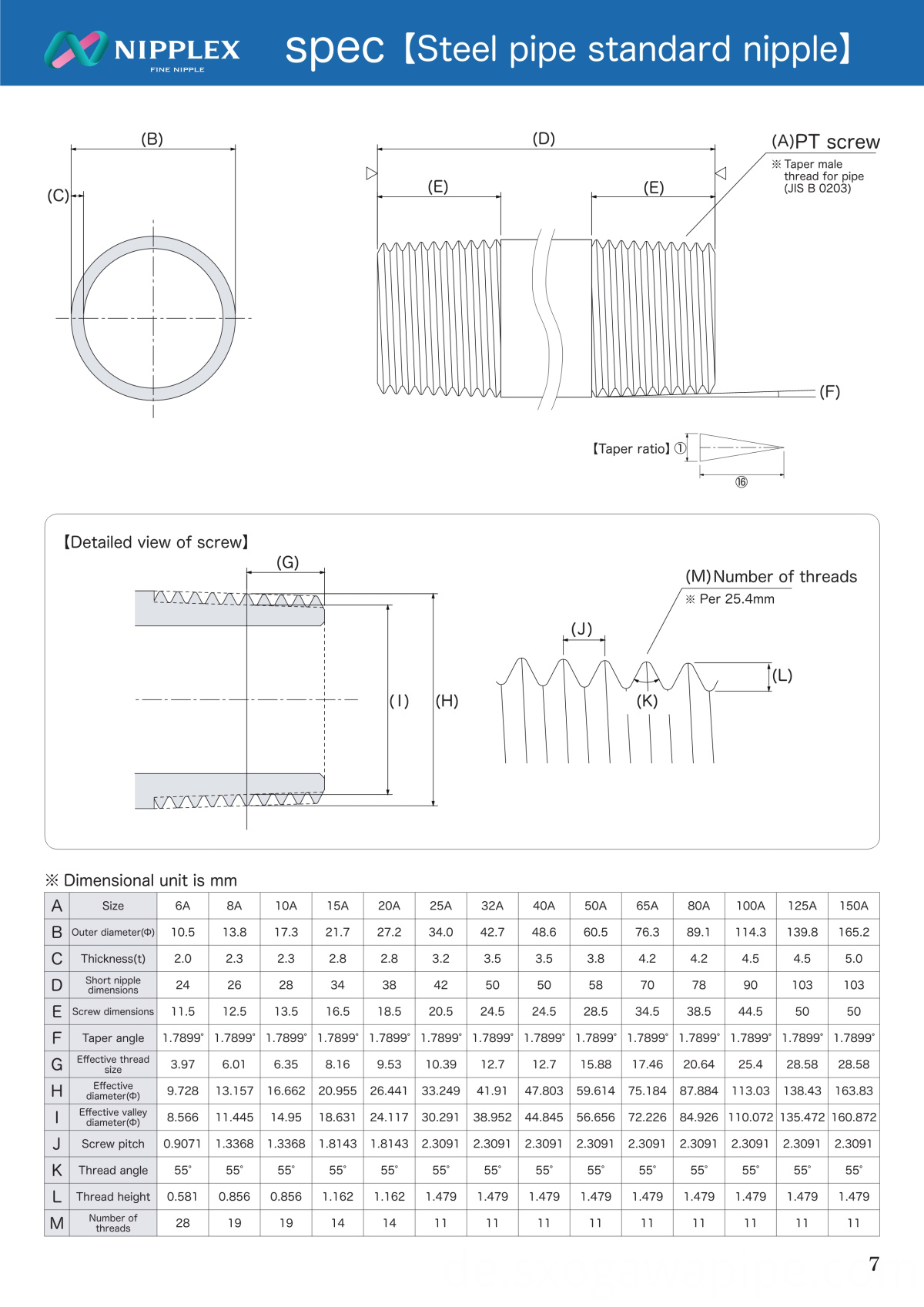

• Merkmale der Kegelschraube für Rohr (JIS B0203)

  Anwendbar für Gewinde, deren Hauptzweck die Dichtheit beim Verbinden von Rohren, Rohrkomponenten, Fluidausrüstung usw. ist. Die Schraubenform ist eine Achtzahl mit einem Winkel von etwa 3,6 ° von der Spitze der Schraube bis zum Ende der Schraube. Die Spitze der Schraube ist am dünnsten und das Ende der Schraube ist am dicksten. Wenn die Schraube festgezogen wird, kreuzt das Gewinde allmählich das Gewinde auf der anderen Seite, und wenn das Drehmoment am Ende aufgebracht wird, greifen die Gewinde ineinander, füllen den Spalt und dichten die Innen- und Außenseite des Rohrs ab. Sichern. Im Gegensatz zu einer geraden Schraube wird das Gewinde beim nächsten Lösen abgenutzt, sobald es mit dem Drehmoment angezogen wird. Es ist nicht für den Einsatz an Orten geeignet, an denen es mehrmals festgezogen wird.

• Über die Inspektion der Schraube

  Alle Schraubeninspektionen werden mit einem Konusgewindelehren durchgeführt, das in der Standardnummer (JIS B0253) angegeben ist, die in den japanischen Industriestandards (JIS-Standard) definiert ist. (Der von uns verwendete Hersteller der Prüflehre wird übrigens von OSG hergestellt.)

Produktgruppe : Standard Rohrnippel > Stahlrohrnippel
